无线工业级网联(WIoT)解决方案

打造高可靠、低时延的智能制造网络底座

随着国内外制造企业的竞争加剧，在计算机信息化管理大潮涌动来临的时代，更多的制造企业先进管理者越来越关注其自身在智能制造和精益管理的发展，这是下一个工业时代来临的标志，即信息化带动工业化，实现两化融合的发展趋势。盖勒普工业大数据采集分析解决方案能够监控整个生产现场的实时生产状况，让改善透明化，并快速对此做出明智决策，助制造企业挖掘无限潜力，更具竞争力。

行业趋势：

网络已成为核心生产力，随着智能制造与工业互联网战略的深入推进，AI视觉检测、AGV自动搬运、数字化车间等应用场景正在快速普及。网络的角色正在发生根本性转变——从过去支撑办公的"辅助系统"，演变为直接影响生产效率与产品质量的"生产系统"。

●智能制造兴起

AI、大数据、数字孪生深度融入生产流程

●移动设备普及

AGV、PDA、机器人等移动终端大规模部署

●网络角色升级

从辅助系统 → 核心生产系统，稳定性决定产能

客户痛点：

在实际生产过程中，网络问题已成为制约产能释放与数字化转型的关键瓶颈。以下四类问题在工业制造企业中具有高度普遍性，直接影响生产效率与运营成本。

●网络不稳定影响生产

●设备移动困难

无线信号波动导致AGV频繁掉线、控制指令丢失，直接引发生产中断与安全事故。

AGV、手持终端等移动设备在跨AP区域切换时出现断连，无法实现真正的连续作业。

●布线复杂，改造成本高

●网络不可视，运维困难

传统有线网络需大规模破墙穿管，施工周期长，且难以适应产线频繁调整的需求。缺乏统一监控平台，故障定位依赖人工排查，平均恢复时间（MTTR）居高不下。

现状分析：

传统有线网络的局限，核心问题：跟不上业务变化

●固定连接，缺乏灵活性

在柔性制造时代，产线布局频繁调整、设备快速迭代已成为常态。传统有线网络的刚性架构，正在成为企业敏捷响应的最大阻碍。设备位置一经确定难以变更，无法适应动态生产需求。每一次产线调整，都意味着重新布线、停产施工、成本激增——这是制造业无法承受的隐性损失。

●扩展困难，周期漫长

新增设备需重新规划布线，施工周期往往以周计。

●无法支撑柔性生产

多品种、小批量、快切换的生产模式要求网络具备高度弹性。

●车间无线业务需求全景

工业生产车间的无线业务呈现出多元化、差异化特征。不同类型的业务对网络性能有着截然不同的要求，必须进行分类梳理与精准规划，才能实现全覆盖、无短板。

关键需求一：

●低时延与高可靠：生产控制的底线

在工业控制场景中，网络中断等同于生产中断。PLC指令传输、机械臂协同、SCADA系统监控等关键业务，对网络时延与丢包率有着极为严苛的要求。任何毫秒级的抖动，都可能引发设备误动作甚至安全事故。

端到端时延 < 20ms

丢包率 < 0.1%

满足工业控制协议（如PROFINET、EtherCAT）的实时性要求

确保控制指令完整送达，避免重复发送与响应超时

可用性 ≥ 99.99%

全年非计划中断时间不超过1小时，达到工业级可靠性标准

风险提示：网络时延超标将直接导致AGV碰撞风险增加、机械臂动作不同步、产品质量异常等严重后果。

关键需求二：

●无缝漫游：移动设备的生命线

AGV、自主移动机器人（AMR）、手持PDA等设备在车间内持续移动，需要在不同AP覆盖区域之间快速切换。漫游过程中的任何中断，都可能导致任务失败、设备停机甚至安全事故。

●漫游性能核心指标

AGV连续作业场景，多AP协同覆盖

AGV在跨AP区域行驶时，需在50ms以内完成AP切换，确保路径规划与避障指令不中断。

采用802.11k/v/r快速漫游协议，结合智能AP功率控制，实现全车间无盲区、无断点覆盖。

漫游时延 < 50ms  切换成功率 ≥ 99.9%  满足AGV控制协议要求

零感知切换，业务零中断

典型案例：某汽车总装车间AGV因漫游超时频繁掉线，导致整条产线每小时停机2-3次，直接损失超万元/小时。

关键需求三：

●高带宽与高并发：应对密集接入挑战

随着4K视频监控、AI视觉质检、数字孪生等应用的部署，车间网络带宽需求呈指数级增长。同时，数百台IoT设备、移动终端的并发接入，对无线网络的容量与调度能力提出了极高要求。

●漫游性能核心指标

50Mbps  单路4K视频上行带宽

高清视频监控对上行带宽要求极高，需预留充足余量

单AP并发终端数500+

高密度场景下，单AP需支撑数百台设备同时在线

Wi-Fi 6 吞吐量提升：相比Wi-Fi 5，OFDMA与MU-MIMO技术带来3倍性能提升

QAM调制阶数：1024-QAM高阶调制，单流速率提升25%，频谱效率大幅提升

客户痛点：

工业生产车间的无线环境复杂度远超普通办公场景。金属结构、电磁干扰、高温粉尘等极端条件，对无线设备选型、天线部署、频段规划都提出了专业级要求。用办公WiFi的思路做工业无线，是绝大多数失败案例的根源。

●金属反射与多径效应

车间内大量金属设备、货架造成信号多重反射，产生多径干扰，需采用定向天线与智能波束赋形技术。

●强电磁干扰环境

变频器、焊接机、大功率电机产生强电磁干扰，需选用工业级抗干扰AP，并进行专业频谱规划。

●高温、粉尘、振动

设备需满足IP67防护等级，工作温度范围-40℃~70℃，并通过抗震认证，适应恶劣工况。

●复杂空间结构

高层货架、隔断墙、行车轨道等造成信号遮挡，需结合3D仿真进行精准点位规划与覆盖设计。

核心结论：工业无线网络建设必须采用工业级设备、专业规划方法与行业验证方案，普通商用WiFi方案无法满足工业生产对可靠性与稳定性的严苛要求。

架构设计：

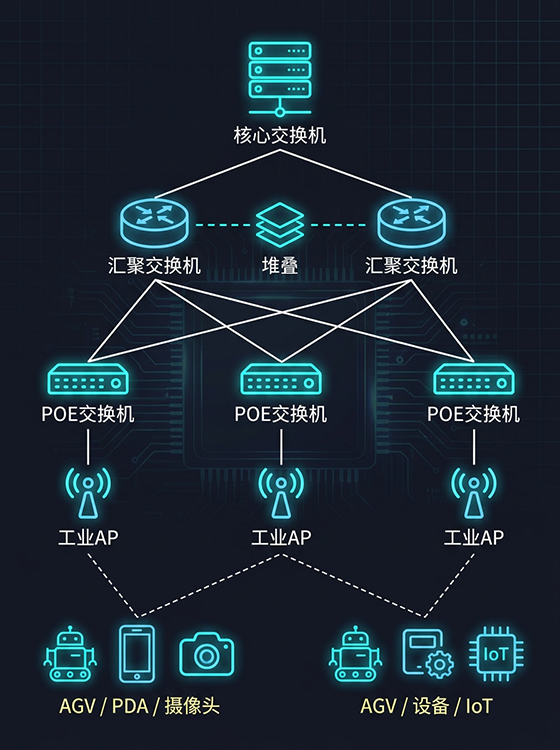

整体解决方案架构：三层融合设计

工业无线网络解决方案采用经典的三层架构设计，从接入层到核心层，每一层都承担明确的网络职能，共同构建高可靠、易扩展的工业通信底座。分层架构不仅便于运维管理，也为未来扩容预留充足空间。

核心交换机

●接入层｜POE交换机、无线AP

部署于车间、仓库等作业区域，提供无线信号覆盖，支持工业终端设备接入。采用工业级防护设计，适应高温、粉尘、振动等恶劣环境。

汇聚交换机

●汇聚层｜工业交换机

汇聚多个AP的流量，提供高速上行链路，支持VLAN划分与QoS策略，确保关键业务流量优先传输，实现网络流量的有效管理与隔离。

POE交换机、工业AP

●核心层｜数据中心

部署无线控制器（AC）与核心网络设备，统一管理全网AP，提供认证、授权、漫游控制等核心功能，并与企业IT系统深度融合。

覆盖设计：

无线覆盖设计方案：无死角、高可靠

工业场景结构复杂，设备密集，对无线覆盖质量要求极高。本方案从覆盖范围、冗余备份、热点增强三个维度出发，确保生产区域无线信号连续、稳定、无盲区，满足AGV、手持终端、传感器等多种设备的并发接入需求。

●无死角覆盖

●双AP冗余设计

通过专业的无线勘测与仿真工具，结合现场环境特点，科学规划AP布点位置与发射功率，确保车间、通道、仓储区等全区域信号强度≥-65dBm，消除覆盖盲区。
关键作业区域采用双AP交叉覆盖策略，单点故障时相邻AP自动接管，确保业务不中断。冗余覆盖同时提升信号质量，降低单AP负载压力。

●热点区域增强

针对AGV调度区、装配线、出入库口等高密度终端区域，部署高密度AP或增加AP数量，配合信道优化与负载均衡，保障并发接入性能。

核心技术一：

●Wi-Fi 6 / 6E：为工业而生的无线标准

Wi-Fi 6（802.11ax）及其升级版Wi-Fi 6E是专为高密度、高并发场景设计的新一代无线标准。相比传统Wi-Fi 5，其在吞吐量、时延、抗干扰能力上均有质的飞跃，是工业无线网络的首选技术底座。

●OFDMA 正交频分多址

将无线信道细分为多个子载波，同时服务多个终端，大幅提升频谱利用率。在工业多终端并发场景下，有效降低冲突与重传，提升整体网络吞吐效率。

●MU-MIMO 多用户多入多出

支持同时与多个终端进行空间复用通信，下行MU-MIMO可同时服务8个用户。大幅降低多设备并发时的等待时延，满足AGV、机械臂等实时控制需求。

●强抗干扰能力

支持BSS Coloring机制，智能识别并忽略邻近网络干扰；6E频段新增6GHz频段，信道资源更丰富，有效规避2.4GHz频段的工业设备干扰源。

核心技术二：

●工业级漫游：AGV连续运行的关键保障

在自动化物流、AGV调度、移动机器人等场景中，终端设备需要在不同AP覆盖区间高速移动。漫游切换时延过高将导致通信中断、任务失败甚至安全事故。工业级快速漫游技术是保障移动业务连续性的核心。

●漫游性能对比

传统漫游时延：200–500ms  快速漫游 <50ms

●无缝切换体验

工业快速漫游：<50ms

采用802.11r/k/v协议组合，实现AP间切换时延低于50ms，远低于工业控制系统的容忍阈值，确保AGV、手持PDA等设备在移动中业务不中断。

基于控制器的集中式漫游管理，AP间共享终端上下文信息，切换过程对上层应用透明，TCP连接不中断，视频流、控制指令持续传输。

切换时延降低75%以上，满足工业实时控制要求。

●AGV连续运行保障

针对AGV调度系统特点，优化漫游触发阈值与切换策略，配合专用QoS策略，确保AGV在跨区域行驶时指令响应时延稳定可控。

核心技术三：

●高可靠设计：三重冗余，零单点故障

工业生产环境对网络连续性要求极高，任何网络中断都可能导致产线停摆、数据丢失。本方案从链路、设备、控制三个层面构建全方位冗余体系，确保关键业务7×24小时不间断运行。

●双链路冗余，AP冗余覆盖

POE交换机上行采用双以太网链路，主链路故障时自动切换至备用链路，切换时间<1秒。支持链路聚合（LACP），同时提升带宽与可靠性。

关键区域部署重叠覆盖的AP，单AP故障时相邻AP自动提升发射功率接管覆盖区域，结合控制器智能负载均衡，确保覆盖不出现空洞。

●控制器热备

无线控制器（AC）采用主备或集群部署模式，主控制器故障时备控制器在秒级内接管全网AP管理，配置与用户会话无缝迁移，业务零感知。

三重冗余设计使系统可用性达到 99.99%，年累计故障时间不超过 52分钟，满足工业连续生产要求。

价值总结：

无线方案优势总结：赋能智能制造转型

工业无线网络不仅是传统有线网络的补充，更是推动企业数字化转型、实现智能制造的关键基础设施。从生产效率到运营成本，从灵活部署到未来扩展，无线方案为企业带来全方位的竞争优势。

●生产效率提升30%：移动终端实时数据采集，减少人工录入，提升作业效率

●部署成本降低40%：免布线设计，减少施工周期与材料成本，扩容无需重复投资

●运维效率提高50%：集中化网管平台，统一配置、监控、故障定位，降低运维人力

●网络可用性99%：三重冗余设计，保障关键业务连续运行，满足工业级SLA要求

总结展望：

总结与价值输出：网络稳定，生产才稳定

无线网络已成为智能制造时代不可或缺的基础设施。从Wi-Fi 6的核心技术，到工业级漫游、高可靠冗余设计，再到全栈产品选型与成功案例验证，本方案为企业构建了一张稳定、灵活、可扩展的工业无线网络。

●稳定性：三重冗余架构，99.99%可用性，保障生产连续不间断

●灵活性：免布线快速部署，移动终端即插即用，适应生产变化

●可扩展性：分层架构设计，按需扩容，支撑企业数字化转型长期演进

●网络可用性99%：三重冗余设计，保障关键业务连续运行，满足工业级SLA要求

"网络稳定，生产才稳定"——工业无线网络不是成本，而是投资。选择正确的无线方案，就是选择持续的生产竞争力。
